Y-Образный фильтр с обратным клапаном 3/4" 110
°C 16 бар

Y образный фильтр: устройство, параметры и эксплуатация

Что это и для чего нужен

Y образный фильтр — устройство для механической очистки жидкостей (воды, водно гликолевых смесей) от твёрдых примесей. Устанавливается в трубопроводах для защиты оборудования: насосов, клапанов, счётчиков, теплообменников.
Основная задача: задержать частицы, способные повредить или засорить
систему.

Конструкция и принцип работы

• Корпус в форме буквы «Y» — обеспечивает плавный поток и сбор загрязнений в нижней части.
• Фильтрующий элемент — металлическая сетка с калиброванными ячейками.
• Крышка/пробка — позволяет извлекать сетку для очистки.

Как работает:

1. Жидкость поступает через входной патрубок.
2. Проходит через сетку — частицы крупнее ячейки задерживаются.
3. Очищенная жидкость выходит через выходной патрубок.
4. Загрязнения оседают в «кармане» Y образной части.

Ключевые параметры

• Размер ячейки сетки: например, 400 мкм (0,4 мм) — задерживает частицы диаметром > 0,4 мм.
• Рабочее давление: макс. 16 бар.
• Рабочая температура: макс. 110 °С.
• Подключение: BSPT 3/4”, 1", 1-1/4” (трубная коническая резьба).
• Среда: вода, вода/гликоль (1:1).

Потеря давления (гидравлическое сопротивление)

• В чистом состоянии: при расходе 1500 л/ч и ячейке 400 мкм — потеря давления ≈180 мм вод. ст.
• При засорении на 70 %: потеря давления возрастает в 4 раза — до ≈810 мм вод. ст.

Почему это важно:

• Избыточное сопротивление снижает эффективность системы.
• Может вызвать кавитацию в насосах, перегрев оборудования.

Эффективность очистки

• Задерживает: частицы > 400–500 мкм (песок, окалина, ржавчина, стружка).
• Не задерживает: частицы < 400 мкм (мелкая взвесь, коллоидные частицы, магнетит).

Следствие: для тонкой очистки требуются дополнительные ступени фильтрации (например, картриджные фильтры).

Ограничения и нюансы

1. Накопительный эффект:
   o    Задержанные частицы уплотняются на сетке.
   o    Увеличивается сопротивление потоку.
   o    Требуется регулярная очистка.
2. Необходимость обслуживания:
   o    При засорении — снижение пропускной способности.
   o    Без очистки — риск аварийного отключения системы.
3. Монтаж:
   o    Устанавливать стрелкой по направлению потока (метка на корпусе).
   o    «Карман» фильтра — внизу (для сбора загрязнений).
   o    Допускается горизонтальное и вертикальное положение (при потоке сверху вниз).

Рекомендации по эксплуатации

1. Контроль давления:
   o    Установить манометры до и после фильтра.
   o    Разница давлений > 20 % — сигнал к очистке.
2. Периодичность очистки:
   o    В системах с высокой загрязнённостью — еженедельно.
   o    В чистых системах — раз в 3–6 месяцев.
3. Порядок очистки:
   o    Перекрыть поток.
   o    Слить остаток жидкости.
   o    Открутить крышку/пробку.
   o    Извлечь сетку, промыть водой или продуть воздухом.
   o    Проверить целостность сетки (нет разрывов, деформаций).
   o    Собрать фильтр в обратном порядке.
4. Замена сетки:
   o    При повреждении — только на аналог с тем же размером ячейки.
   o    Не использовать сетки с меньшими ячейками без расчёта гидравлики (резко возрастёт сопротивление).

Типичные ошибки

• Отсутствие контроля давления — засорение остаётся незамеченным.
• Редкая очистка — потеря эффективности, риск аварии.
• Неправильный монтаж (стрелка против потока) — снижение фильтрации, застой загрязнений.
• Использование в высокозагрязнённых средах без предварительной грубой очистки — быстрое засорение.

Где применяется

• Системы отопления (защита котлов, насосов, радиаторов).
• Водоснабжение (предотвращение засора арматуры).

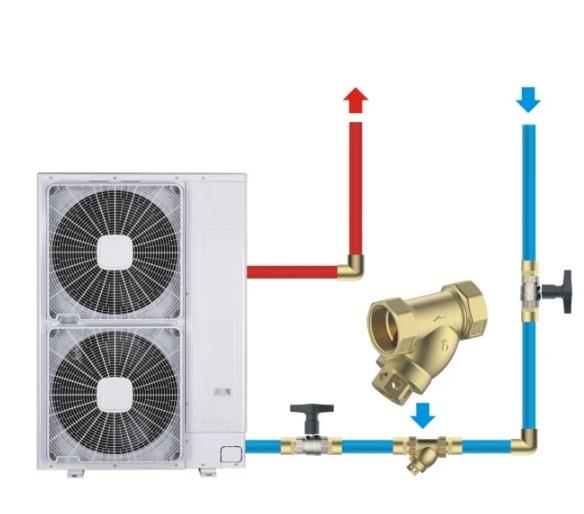

• Тепловые насосы (очистка контуров).
• Промышленные трубопроводы (защита измерительных приборов, клапанов).

Разборка изделия: необходимый инструмент и порядок действий

Ниже — детальная инструкция по разборке с учётом указанных инструментов и спецификаций.
Необходимый инструмент

1. Разводной ключ
   o    ширина открывания — 30 мм;
   o    применяется для откручивания/закручивания резьбовых соединений среднего размера (гайки, штуцеры, накидные гайки фильтров и т. п.).
2. Отвёртка Phillips (крестовая)
   o    диаметр рабочей части — 5 мм;
   o    используется для винтов с крестообразным шлицем (типы PH0, PH1, PH2 — уточните по конкретному изделию).
3. Шестигранный ключ
   o    спецификация — M14 (обозначает размер под ключ, не диаметр резьбы);
   o    подходит для крепежа с внутренним шестигранником (болты, винты, заглушки с шестигранным углублением).

Подготовка к разборке

1. Обесточьте изделие (если это электрооборудование).
2. Слейте рабочую среду (воду, гликоль и т. п.) — предотвратит протечки и загрязнение.
3. Разместите изделие на ровной устойчивой поверхности — обеспечьте удобный доступ ко всем узлам.
4. Подготовьте ёмкость для мелких деталей — предотвратит потерю винтов, шайб, прокладок.

Порядок разборки

Шаг 1. Снятие внешних элементов

• Используйте разводной ключ (30 мм) для откручивания накидных гаек, фланцев или штуцеров.
• Действуйте плавно, без рывков — избегайте деформации резьбовых поверхностей.

Шаг 2. Откручивание винтов с крестообразным шлицем

• Возьмите отвёртку крестовую 5 мм.
• Поочередно выверните все винты, удерживающие крышки, панели или монтажные пластины.
• Складывайте винты в ёмкость с маркировкой — это упростит сборку.

Шаг 3. Работа с шестигранным крепежом

• Подберите шестигранный ключ M14.
• Открутите болты/винты с внутренним шестигранником — обычно они фиксируют внутренние узлы, корпуса, заглушки.
• Если крепёж «прикипел», нанесите проникающую смазку (например, WD-40) и подождите 5–10 минут.

Шаг 4. Извлечение съёмных узлов

• После освобождения всех крепёжных элементов аккуратно разделите корпус на части.
• Обратите внимание на прокладки, уплотнительные кольца, пружины — зафиксируйте их положение для правильной сборки.

Шаг 5. Осмотр и очистка

• Проверьте детали на наличие повреждений, коррозии, износа.
• Очистите контактные поверхности от грязи, накипи, остатков уплотнителей.

Важные нюансы

• Не применяйте чрезмерное усилие — это может сломать шлицы, сорвать резьбу или деформировать детали.
• Фиксируйте порядок разборки — фотографируйте этапы или составляйте схему расположения деталей.
• Проверяйте совместимость инструментов — ключ M14 должен плотно входить в шестигранник, отвёртка — соответствовать размеру шлица.
• Избегайте ударов и падений деталей — особенно это критично для прецизионных узлов (клапаны, пружины, датчики).

Типичные ошибки

• Использование неподходящего ключа (например, M12 вместо M14) — приводит к срыву граней.
• Резкие рывки при откручивании — могут сломать винт или повредить резьбу в корпусе.
• Потеря мелких деталей — без них сборка станет невозможной или нарушится герметичность.
• Игнорирование маркировки деталей — при сборке узлы могут быть установлены неверно.

Рекомендации по сборке

1. Очистите все резьбы и контактные поверхности — удалите грязь, остатки герметика.
2. Замените изношенные уплотнители — даже незначительные повреждения прокладок приведут к протечкам.
3. Затягивайте крепёж равномерно — поочередно подкручивайте противоположные винты/гайки для равномерного прижима.
4. Проверьте герметичность (если изделие работает под давлением) — подайте жидкость/воздух на низком давлении и осмотрите соединения.
