Автоматический воздухоотводчик: техническое описание

Назначение

Устройство предназначено для автоматического удаления воздуха из гидравлических систем, предотвращая образование воздушных пробок, нарушающих циркуляцию рабочей жидкости.

Области применения

• системы отопления;
• системы охлаждения;
• системы кондиционирования воздуха;
• системы водоснабжения.


Ключевые особенности

• автоматический режим работы — не требует ручного выпуска воздуха;
• рычажный механизм — предотвращает утечку воды и травмы от горячей воды;
• защита от встряхивания — исключает ложные срабатывания;
• камера диаметром > 40 мм — снижает риск загрязнения выпускного клапана;
• устойчивость к загрязнению среды — стабильная работа даже в сложных условиях;
• долговечность — средний срок службы 20 лет, гарантия 5 лет.



Технические параметры

• рабочее давление: от 10 бар до 25 бар;
• максимальная рабочая температура: от 110 °C до 180 °C;
• применимая среда: вода, водногликолевые смеси (вода / гликоль);


Таблица характеристик:

Материалы конструкции

• корпус: кованая латунь (высокая прочность и коррозионная стойкость);
• поплавок: полипропилен;
• пружина: нержавеющая сталь AISI 304;
• уплотнительное кольцо: EPDM (этиленпропиленовый каучук).



Присоединительные параметры

• тип соединения: BSPT (британский стандарт трубной резьбы);
• размеры: 1/2″, 3/4″, 1″.

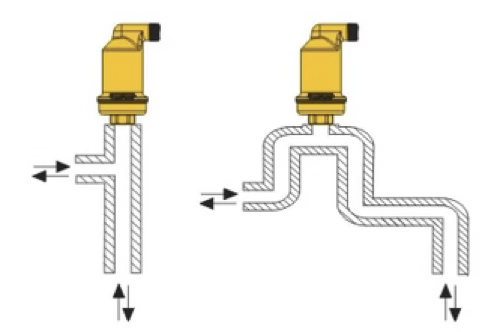

Рекомендации по монтажу

Устанавливается в верхних и конечных точках системы, где наиболее вероятно скопление воздуха:

• рядом с выходным патрубком котла;
• в высшей точке прямой подающей магистрали;
• в сборных коллекторах (например, систем «тёплый пол»);
• в радиаторахтеплообменниках;
• в составе группы безопасности (рядом с предохранительным клапаном).


Важные ограничения:

• не использовать в системах с газообразными или парообразными средами;
• требуется стабильно высокое и равномерное давление в системе;
• в системах с естественной (гравитационной) циркуляцией клапан может оставаться постоянно открытым

Преимущества

• автоматическое удаление воздуха без ручного вмешательства;
• предотвращение утечек за счёт защиты от загрязнения клапана;
• совместимость с системами разного давления и температуры;
• снижение рисков коррозии и кавитации благодаря устранению воздушных пробок;
• надёжность и долговечность конструкции из кованой латуни.


Конструкция изделия

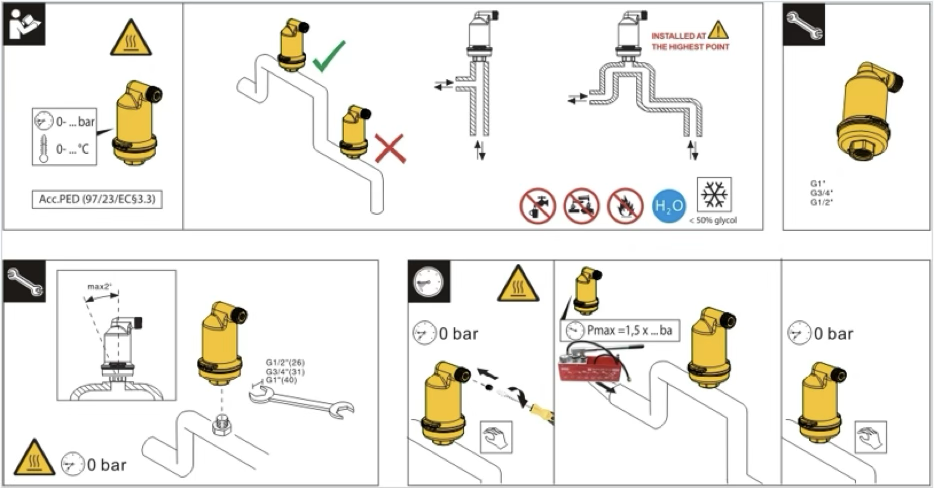

Инструкция по монтажу
