Сепаратор воздуха Spirex Air Separator 2" 110°C 10 бар латунь

Сепараторы воздуха Spirex Air Separator

Назначение

    Spirex Air Separator — надёжная защита вашей системы отопления. Удаляет даже самые мелкие пузырьки воздуха, предотвращает появление шлама и продлевает жизнь котлу, насосам и радиаторам. Меньше шума, меньше поломок, выше КПД — всё работает как надо.

Описание

    Микропузырьковый автоматический воздухоотводчик предназначен для стабильной и энергоэффективной работы систем водяной циркуляции — отопления, охлаждения, тепловых насосов и кондиционирования воздуха.

    Устройство включает герметичный автоматический клапан Quick, медные спиральные фильтрующие сетки T2 и латунный корпус с входным и выходным патрубками. При поступлении теплоносителя в полость клапана скорость потока снижается, что создаёт оптимальные условия для выделения микропузырьков воздуха размером свыше 10 мкм.

     Благодаря вихревому движению вокруг медной спирали T2 происходит эффективное разделение воздушных включений. Микропузырьки поднимаются по спирали и собираются в газосборной камере, откуда автоматически удаляются в атмосферу.

    Такая конструкция позволяет:

• снижать шум и вибрации в трубопроводах,
• предотвращать кавитацию и газовое завоздушивание,
• минимизировать коррозию и окисление внутренних поверхностей системы,
• сохранять высокий КПД теплообмена за счёт устранения воздушных пробок.

    В результате повышается надёжность и долговечность оборудования, предотвращается снижение тепловой производительности и рост энергозатрат. Устройство защищает циркуляционные насосы, котлы и теплообменники от преждевременного износа и выхода из строя.

Области применения

• системы отопления;
• системы охлаждения;
• системы кондиционирования воздуха;
• системы водоснабжения.

Ключевые особенности

• После нескольких циклов запуска системы степень удаления микропузырьков диаметром от 10 мкм достигает более 95 %, что обеспечивает высокую эффективность дегазации в реальных условиях эксплуатации.
• Ключевым элементом является специально разработанная спиральная сетка, обеспечивающая максимальное разделение воздушных включений при минимальных потерях давления — они настолько незначительны, что практически не влияют на гидравлическую стабильность системы.
• Во время нормальной работы устройство функционирует полностью в автоматическом режиме: воздух удаляется без необходимости ручного вмешательства, что повышает удобство и надёжность эксплуатации.
• Выпускная камера имеет увеличенный диаметр — 45 мм, а её высота превышает 40 мм. Такие габариты предотвращают попадание загрязнений на уплотнительную прокладку и исключают риск протечки воды через выпускной патрубок.

      Благодаря постоянному удалению воздуха система остаётся защищённой от окисления и коррозии, а все её компоненты работают в оптимальном режиме. Это снижает вероятность сбоев и продлевает срок службы оборудования, обеспечивая стабильную и бесперебойную работу контура отопления или охлаждения на долгие годы.

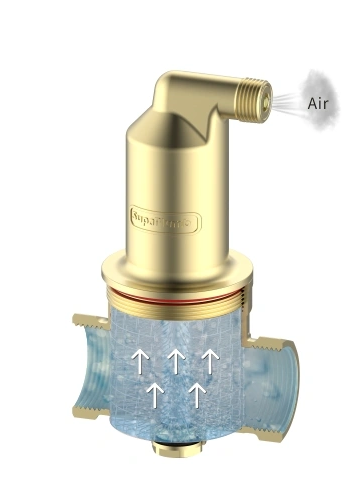

Принцип работы

Технические параметры

• рабочее давление: 10 бар;
• максимальная рабочая температура: 110 °C;
• применимая среда: вода, водно гликолевые смеси (вода / гликоль);

Присоединительные параметры

• тип соединения: BSPT (британский стандарт трубной резьбы);
• размеры: 3/4″, 1″, 1 1/4", 1 1/2", 2".

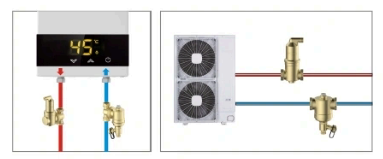

Рекомендации по монтажу

   Сепараторы воздуха Spirex Air Separator необходимо устанавливать в самой горячей точке системы, чтобы обеспечить максимальную эффективность удаления воздуха и микропузырьков.

    В системах отопления это — участок на подающей магистрали сразу после выхода из котла, где температура теплоносителя достигает максимума.
•    В системах охлаждения оптимальное место установки — обратный трубопровод перед чиллером, где вода наиболее нагрета относительно остальной части контура.
Такое расположение создаёт наилучшие условия для снижения растворимости воздуха в воде, что способствует его эффективному выделению и автоматическому удалению через воздухоотводчик. Правильная установка в точке минимальной растворимости газов — ключ к стабильной, бесшумной и долговечной работе всей гидравлической системы.


Важные ограничения

•  не использовать в системах с газообразными или парообразными средами;
• требуется стабильно высокое и равномерное давление в системе;
• в системах с естественной (гравитационной) циркуляцией клапан может оставаться постоянно открытым.

Преимущества

    Сепараторы воздуха Spirex Air Separator обеспечивает комплексную и надёжную защиту систем отопления и охлаждения за счёт эффективного удаления воздуха на всех уровнях:

• Полностью удаляет свободно циркулирующий воздух и микропузырьки, предотвращая их накопление в трубопроводах и приборах.
• При правильной установке автоматически выводит весь скопившийся воздух, включая остаточный после заполнения системы.
• Снижает необходимость в ручном развоздушивании радиаторов и оборудования, что упрощает обслуживание и повышает комфорт эксплуатации.
• Обеспечивает постоянно низкий перепад давления, не нарушая гидравлический баланс системы.
• Гарантирует стабильную и бесперебойную работу без шумов, вибраций и сбоев, вызванных завоздушиванием.
• Предлагается в широком диапазоне присоединительных размеров — от ¾" до DN 300; модели с большими диаметрами доступны по индивидуальному заказу.
• Выпускается в разных исполнениях, рассчитанных на различные температурные и давловые режимы, что позволяет подобрать устройство для любой системы.
• Доступен также в исполнении из нержавеющей стали — идеальный выбор для систем с повышенными требованиями к термостойкости и коррозионной стойкости.
• Сопровождается расширенной гарантией, подтверждающей высокое качество и долговечность продукта.

    Сепараторы воздуха Spirex Air Separator — это надёжное решение для поддержания чистоты теплоносителя, защиты оборудования и обеспечения максимальной эффективности всей системы на протяжении всего срока службы.

Конструкция изделия
