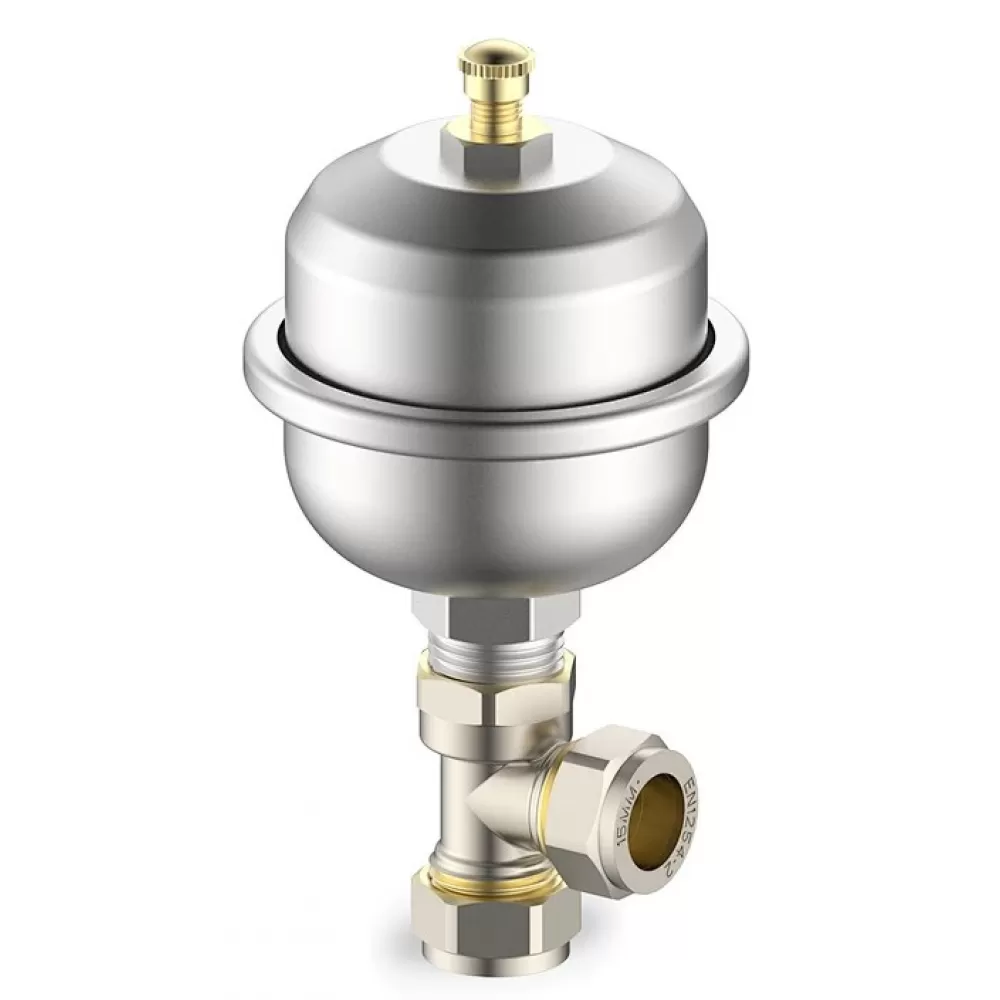

Компенсатор гидроудара M 1/2" 90°C 10 бар вертикальный

Устройство защиты от гидроудара : описание и инструкция по применению

1. Что такое гидроудар и чем он опасен

Гидроудар — резкий скачок давления в трубопроводе, возникающий при внезапном изменении скорости потока жидкости (обычно — при резком закрытии запорной арматуры).

Причины возникновения:

• быстрое закрытие рычажных кранов или вентилей;
• срабатывание электромагнитных клапанов;
• работа бытовой техники (посудомоечные и стиральные машины).

Последствия:

• вибрация и содрогание труб;
• растрескивание соединений;
• разрыв трубопроводов в местах стыков;
• преждевременный износ арматуры.

2. Назначение устройства

Устройство защиты от гидроудара :

• поглощает энергию ударной волны;
• стабилизирует давление в системе;
• предотвращает повреждение трубопроводов и соединений.

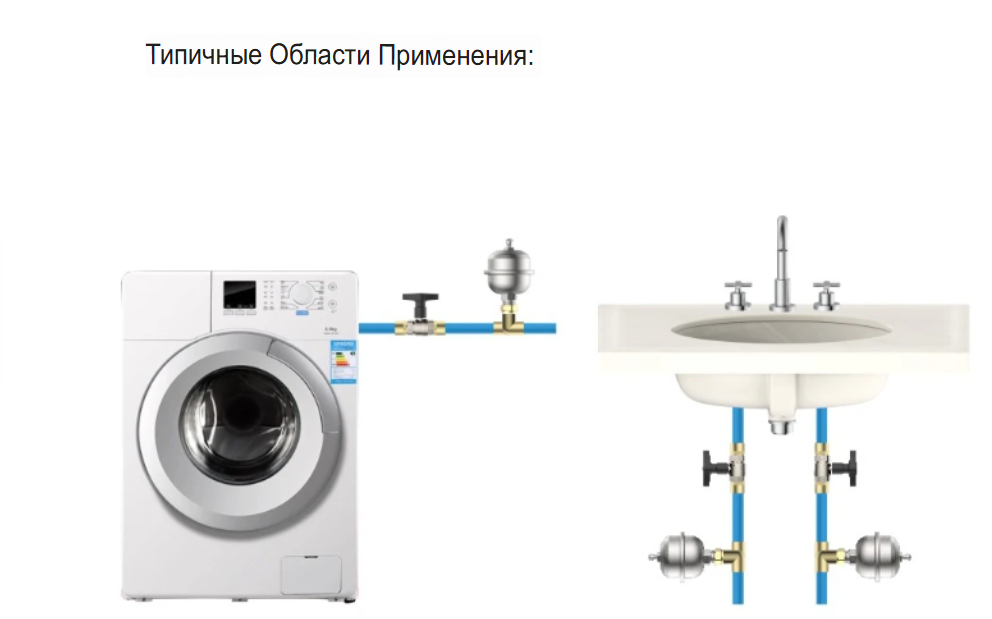

Области применения:

• одиночные выпускные отверстия (кран, стиральная машина);
• небольшие выпускные отверстия (розетки в ванной);
• системы водоснабжения жилых и коммерческих объектов.

3. Конструктивные особенности

• Материал корпуса: нержавеющая сталь — обеспечивает:
  o    коррозионную стойкость;
  o    долговечность в агрессивных средах;
  o    пригодность для прибрежных районов и систем с высокой солёностью воды.
• Принцип работы:
  o    при скачке давления устройство принимает избыточный объём жидкости;
  o    сглаживает ударную волну, предотвращая её распространение по системе;
  o    возвращает жидкость в трубопровод при нормализации давления.

4. Правила монтажа

Место установки:

• максимально близко к источнику гидроудара (кран, клапан, бытовая техника);
• на ответвлениях к потребителям с частым циклом включения/выключения.

Требования к монтажу:

• обеспечьте свободный доступ для обслуживания;
• соблюдайте ориентацию устройства (указана в паспорте);
• используйте герметичные соединения (прокладки, фум ленту);
• проверьте отсутствие механических напряжений в трубопроводе после монтажа.

5. Эксплуатация и обслуживание

Регулярные проверки (1 раз в 6–12 месяцев):

• герметичность соединений (отсутствие протечек);
• целостность корпуса (нет царапин, вмятин);
• работоспособность (тестовый цикл открытия/закрытия крана рядом с устройством).

Действия при неисправности:

• отключите участок системы;
• проверьте устройство на наличие засоров;
• при подозрении на поломку — замените устройство (ремонт не предусмотрен).

6. Ограничения и меры предосторожности

• Не предназначен для:
  o    систем с давлением выше номинального (уточняйте в паспорте модели);
  o    транспортировки агрессивных химикатов (кислоты, щёлочи);
  o    использования вне помещений без защиты от атмосферных осадков.
• Запрещено:
  o    модифицировать конструкцию;
  o    разбирать устройство;
  o    устанавливать без учёта направления потока.
• Требования к системе:
  o    давление в норме (не превышает допустимых значений);
  o    отсутствие воздушных пробок;
  o    чистота рабочей среды (нет крупных механических примесей).

7. Преимущества модели

• Универсальность: подходит для большинства бытовых и коммерческих систем.
• Долговечность: корпус из нержавеющей стали устойчив к коррозии.
• Эффективность: быстрое поглощение ударных нагрузок.
• Простота монтажа: стандартные соединения, не требующие специнструмента.
• Безопасность: предотвращает аварийные ситуации из за гидроударов.

Устройство защиты от гидроудара — необходимый элемент безопасности систем водоснабжения, который:

• защищает трубопроводы от разрушения;
• продлевает срок службы арматуры;
• снижает шум и вибрацию в системе.

Ключевые рекомендации:

1. Устанавливайте устройство рядом с источником гидроудара.
2. Используйте только в системах с совместимыми параметрами давления и среды.
3. Проводите регулярные проверки для поддержания работоспособности.
4. При признаках неисправности — замените устройство (ремонт не предусмотрен).

Принцип действия устройства защиты от гидроудара

1. Конструктивная схема

Устройство представляет собой резервуар высокого давления, разделённый на две камеры гибкой резиновой мембраной (диафрагмой):

• Закрытая камера — заполнена воздухом под начальным давлением до 3,5 бар.
• Открытая камера — подключена к трубопроводной системе и заполнена водой.

2. Физический механизм гашения гидроудара

При резком скачке давления в системе происходит следующая последовательность действий:

1. Рост давления в трубопроводе
   o    Возникает из за внезапного закрытия крана, клапана или срабатывания электромагнитного механизма.
   o    Ударная волна распространяется по трубе со скоростью звука в воде (~1400 м/с).
2. Сжатие воздушной камеры
   o    Избыточное давление давит на резиновую мембрану.
   o    Воздух в закрытой камере сжимается (благодаря своей сжимаемости), поглощая энергию ударной волны.
3. Компенсация объёма
   o    Сжатие воздуха приводит к временному увеличению объёма закрытой камеры.
   o    Это позволяет открытой камере принять избыток воды, снижая пиковое давление в системе.
4. Восстановление равновесия
   o    После спада ударной волны давление нормализуется.
   o    Мембрана возвращается в исходное положение, вытесняя воду обратно в трубопровод.

3. Ключевые параметры работы

• Начальное давление в воздушной камере: до 3,5 бар (может регулироваться в зависимости от параметров системы).
• Материал мембраны: эластичная резина, устойчивая к циклическим нагрузкам и воздействию воды.
• Скорость реакции: доли секунды — мембрана реагирует на скачок давления мгновенно.
• Диапазон поглощения: устройство сглаживает перепады давления, предотвращая превышение допустимых значений для труб и соединений.

4. Почему это эффективно?

• Сжимаемость воздуха — главный фактор демпфирования. В отличие от воды (практически несжимаемой), воздух поглощает энергию удара за счёт изменения объёма.
• Гибкая мембрана — обеспечивает герметичность разделения камер и плавное перемещение под давлением.
• Локализация воздействия — устройство устанавливается рядом с источником гидроудара, что минимизирует распространение ударной волны по системе.

5. Преимущества конструкции

• Автоматичность — не требует внешнего управления или питания.
• Долговечность — отсутствие механических движущихся частей (кроме мембраны).
• Универсальность — подходит для систем холодного и горячего водоснабжения.
• Коррозионная стойкость — корпус из нержавеющей стали устойчив к агрессивным средам.
• Простота обслуживания — не нуждается в регулярной настройке (при соблюдении паспортных параметров).

6. Ограничения

• Не устраняет причину гидроудара — только поглощает его последствия.
• Требует корректного подбора по давлению и объёму системы (см. технический паспорт модели).
• Чувствительность мембраны к качеству воды — наличие механических примесей может сократить срок службы.
• Необходимость периодической проверки — контроль давления в воздушной камере (раз в 6–12 месяцев).

Устройство защиты от гидроудара  работает по принципу пневмогидравлического демпфера:

• воздушная камера поглощает энергию ударной волны;
• резиновая мембрана обеспечивает разделение сред и плавное регулирование объёма;
• система остаётся защищённой от разрушительных скачков давления.

Результат:

• снижение вибрации труб;
• предотвращение растрескивания соединений;
• продление срока службы трубопроводной арматуры.
