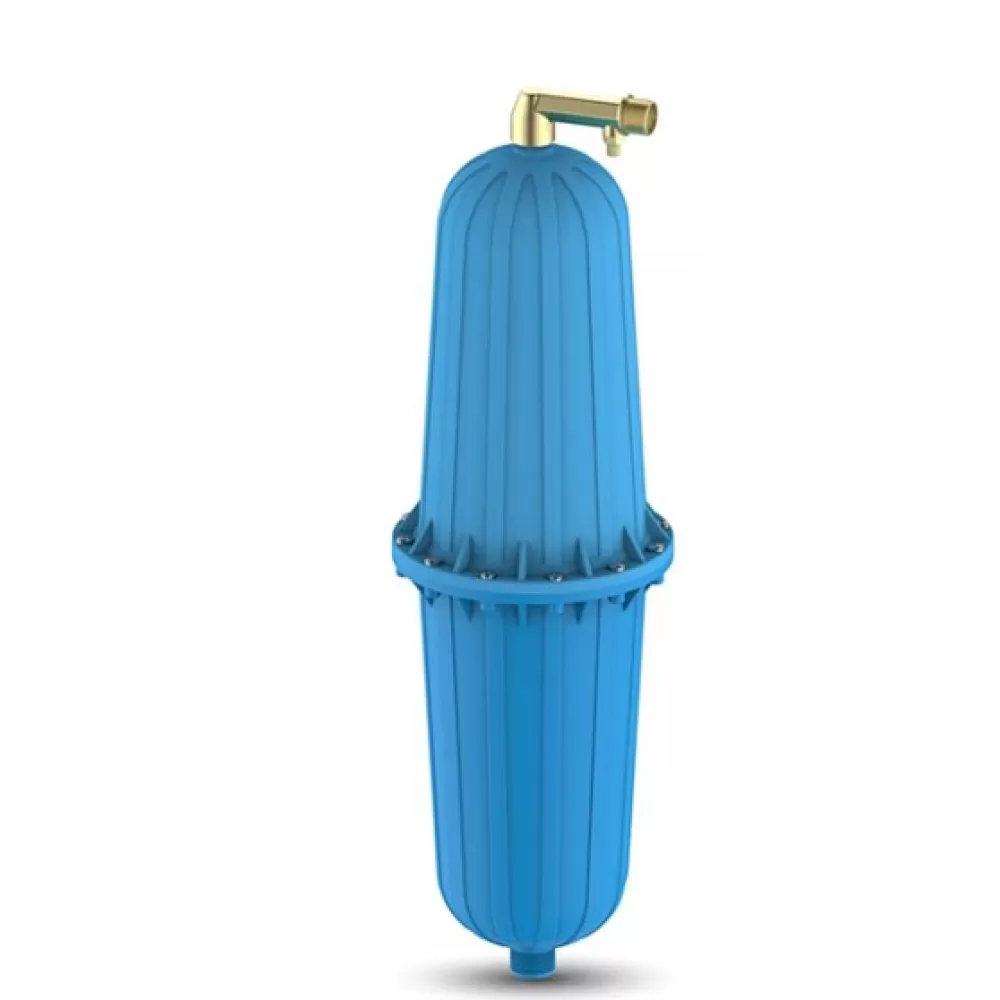

Бак расширительный 4000 M 3/4" 110°C 10 бар

1. Назначение

Расширительный бак предназначен для:

• формирования воздушной подушки внутри резервуара автоклава;
• стабилизации уровня воды в системе;
• предотвращения резких колебаний гидростатического давления.

Ключевая функция: компенсация изменений объёма жидкости за счёт сжимаемости воздуха, что исключает скачки давления при температурных расширениях/сжатиях воды.

2. Принцип работы

1. Создание воздушной подушки
   o    В верхней части резервуара формируется полость, заполненная воздухом под контролируемым давлением.
   o    Воздух выступает как «амортизатор», поглощая избыточное давление при расширении воды.
2. Стабилизация уровня воды
   o    При нагреве вода расширяется — избыточный объём вытесняет воздух в воздушную подушку, повышая его давление.
   o    При охлаждении вода сжимается — воздух из подушки «подпитывает» объём, предотвращая падение уровня.
3. Автоматическое регулирование
   o    Система отслеживает давление в воздушной подушке и при необходимости подкачивает воздух (через клапаны или компрессоры).
   o    Поддерживает заданные параметры без ручного вмешательства.

3. Конструктивные элементы (типовая схема)

• Резервуар автоклава — герметичная ёмкость для воды и воздушной подушки.
• Воздушный клапан — регулирует подачу/сброс воздуха.
• Датчик давления — контролирует параметры воздушной подушки.
• Компрессорный модуль (опционально) — обеспечивает подкачку воздуха.
• Система управления — автоматизирует процессы на основе данных датчиков.

4. Преимущества системы

• Стабильность работы автоклава — исключает гидроудары и перепады давления.
• Защита оборудования — снижает нагрузку на стенки резервуара и трубопроводы.
• Автоматизация — не требует постоянного контроля оператора.
• Энергоэффективность — минимизирует потери тепла за счёт герметичности.

5. Техническое обслуживание: ключевые процедуры

1. Ежемесячная проверка:
   o    герметичность соединений воздушной системы;
   o    работоспособность датчиков давления.
2. Квартальная диагностика:
   o    очистка воздушных клапанов от загрязнений;
   o    проверка компрессионных элементов (при наличии компрессора).
3. Годовая ревизия:
   o    полная калибровка системы управления;
   o    замена изношенных уплотнителей;
   o    тестирование аварийной защиты (клапаны сброса давления).

6. Рекомендации по эксплуатации

• Используйте очищенный воздух — примеси могут засорить клапаны и датчики.
• Соблюдайте температурный режим — перегрев снижает эффективность воздушной подушки.
• Контролируйте давление — отклонения от заданных параметров сигнализируют о неполадках.
• Доверяйте обслуживание специалистам — некорректная настройка может привести к аварии.

Система автоматической подачи воздуха — критически важный элемент для безопасной и стабильной работы автоклава. Она:

• предотвращает гидроудары;
• стабилизирует уровень воды;
• снижает износ оборудования.

Особенности:

• Не загрязняет воздух и воду в автоклаве.
• Простота установки.
• Позволяет избежать непрерывного запуска и остановки электронасоса, что повышает общую производительность.
  1. Основные рабочие параметры
  •    Рабочее давление: 10 бар (максимально допустимое в системе).
  •    Рабочая температура: +80 °C (предельный температурный режим эксплуатации).
  •    Подходящий объём автоклава: 500 л (оптимальная совместимость с резервуарами указанного объёма).
  2. Материалы конструкции
  •    Основной корпус: PA66 GF30
  o    полиамид 66 с 30 % содержанием стекловолокна;
  o    высокая механическая прочность и жёсткость;
  o    устойчивость к температурным деформациям;
  o    стойкость к химическим воздействиям (в т. ч. к воде и пару).
  •    Воздуховод: латунь
  o    коррозионная стойкость;
  o    герметичность соединений;
  o    долговечность при циклических нагрузках.
  3. Функциональные особенности
  •    Стабилизация уровня воды за счёт воздушной подушки.
  •    Компенсация температурных расширений жидкости в резервуаре.
  •    Автоматическое поддержание давления в заданных пределах (до 10 бар).
  •    Герметичность системы — предотвращает утечки воздуха и пара.
